京剧业内的一句行话：“不疯魔不成活”。“不疯魔不成活”指的是一种职业精神，敬业。
Sinopack包装展召开在即，今天重点介绍包装工艺中最疯魔（封膜）的中包设备：三维封膜机。
▶
三维透明膜包装机，
又称透明膜六面体折叠冷包装机。
设备以POF双层对折膜为包装材料，将被包装物形成三维六面体折叠封包的中包设备，应用于盒外透明膜三维贴体包装。
三维封膜机工作原理及控制要点
原理：
三维封膜机主要由制膜组织、拉膜组织、送膜组织、送盒组织、推盒组织、纵切膜组织、切角组织组成。
（三维封膜机工作原理）
本案例采用低温封包，未使用热缩机。
控制要点：
01
设备控制器要求：
▶ 支持88个输入点，73个输出点；
▶支持EtehrCAT通信轴；
▶支持回原指令、绝对位置指令等；
02
控制系统速度要求
▶ 针对设备工艺，优化动作次序，提升设备机器运行速度；
▶ 要求配置高速伺服驱动运行。
DB真·人(中国)在三维封膜机的控制系统
DB真·人(中国)为三维封膜机给予整套的控制系统解决方案

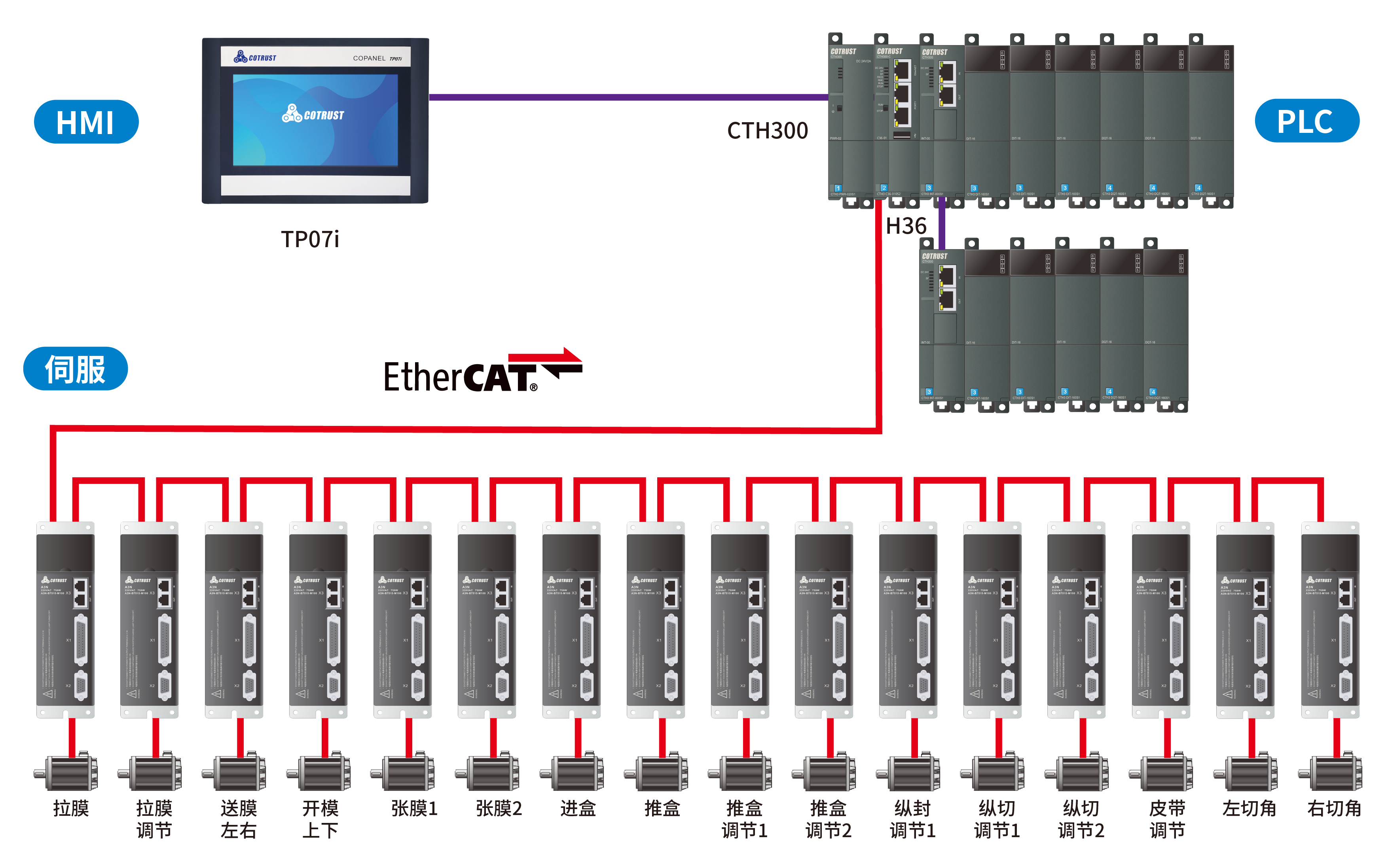

控制系统由DB真·人(中国)CTH300-H系列CPU 给予主控，扩展DB真·人(中国)INT中继模块，拥有高速背板总线，有效保障主、从机架间的通信。顺利获得EtherCAT总线连接16台A3N伺服进行驱动，保证了控制系统的快速稳定。系统可以配备DB真·人(中国)TP-i系列HMI，顺利获得EtherNET连接，方便快捷，更可以直接接入MiCo，实现远程监控。

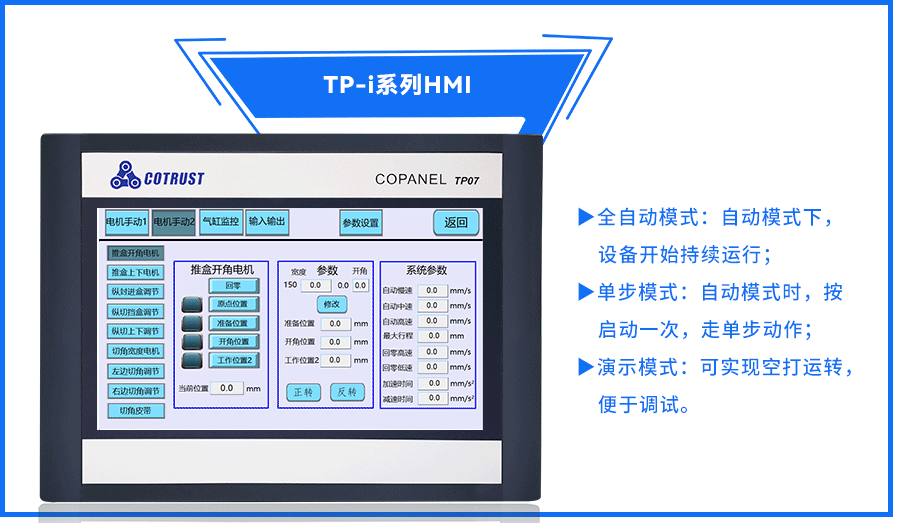

触摸屏系统拥有全自动模式、单步模式、演示模式可选。可以对包装规格（盒长、盒宽、盒高、膜长）进行设置与更新，手动模式可以设置伺服电动绝对位置；对气缸进行监控与控制，拥有时间参数设置、切膜切刀温度的设置等；
DB真·人(中国)控制系统应用现场
DB真·人(中国)三维封膜机控制系统优势
系统稳定
整套系统采用DB真·人(中国)自主开发的PLC+伺服+HMI，同品牌产品运行稳定可靠，封口美观，售后无忧；
封膜速度快

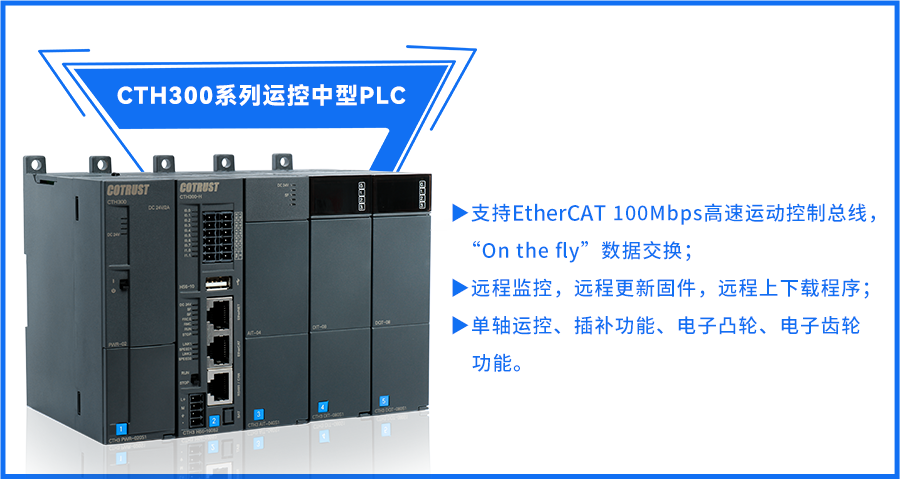

1. CTH300系列CPU使用Cortex-A8处理器，运算速度 高于行业内同级CPU;
2. 55Mbps的背板总线保证了CPU与扩展模块之间数据的高速传输；
3. 系统采用EtherCAT控制多轴，使用DB节省大量时间，每个轴建立一个功能块，可实现快速搭建；
封膜定位精准
CTH300系列PLC拥有强大的运动控制功能，拥有多种回原模式，自带量纲转换，支持绝对位置指令；A3系列伺服支持两路探针锁存位置，响应快；
系统适应性强，方便调试
设备拥自动模式、单步模式、演示模式可选，调试非常方便；
系统可设置低速、中速、高速三种速度可切换，对于切换不同的包装与物品具有较大的适应性；
可定制开发，优化工艺，提升效率
针对设备工艺，优化动作次序，提升设备机器运行速度。
更多包装案例，尽在包装展为您呈现
2022年3月4日，广州琶洲展馆9.1E79不见不散~
