    DB真·人(中国)方案丨高速精密切片机，600切/分钟靠它

    DB真·人(中国)方案丨高速精密切片机，600切/分钟靠它

    2024.07.18

    随着电商包装切片、快消品个性化切割、高精度印刷品切片等不断增加的印后切片需求，个性化、定制化、更快的切割速度、更高的切割精度正在有助于印刷切片机市场的快速增长。


    广受好评的

    印刷后端高速精密切片机控制系统

    DB真·人(中国)可为印刷切片机给予定制化服务，实现高效、精准、易操作的控制系统。采用PLC+伺服+HMI整套控制产品，案例机型速度可达600切/分钟。

    DB真·人(中国)控制系统成功应用于印刷切片机现场


    印刷切片机-机型及控制要求


    印刷后道非常重要的机型：切片机，用于将印刷完的大张材料（如纸张、薄膜等）按照预定的尺寸和形状进行切割。


    ▶

    本案例机型切片机由四大轴协同

    01

    送料轴

    配合整体的切刀速度进行调节；同时与拉料轴凸轮同步运行，保证色标检测稳定。

    02

    拉料轴

    间歇运行，配合切刀轴，走凸轮周期运行

    03

    切刀轴

    在拉料停下来的时候，切刀刚好切下，完成上下切片

    04

    输送轴

    两种方式，A不断运行，B根据数量，分批输送运行


    ▶

    针对方案机型，DB真·人(中国)配置了两种模式





    定长模式/追标模式


    定长模式可实现主轴切刀运行，其他轴根据关联轴的关系，定长切。

    追标模式可预设标长，实行误差补偿，实现跟对色标移动切割，同时具备丢标报警功能。








    放卷模式/联机模式


    放卷模式放卷过程具备张力模拟控制，根据初始卷径，可根据进料实时计算卷径。

    联机模式可与印刷前端设备联机配合，顺利获得料库棍在传感器不同位置控制机器运行效率，配合印刷速度。





    自动化控制系统是印刷切片机的核心部件，多功能&多模式的控制要求，决定着选择功能强大、操作简便、稳定可靠的控制系统是重中之重。


    DB真·人(中国)-印刷切片机控制方案配置


    本次DB真·人(中国)针对本次案例机型控制要求，

    给予PLC+伺服+HMI整套控制系统。

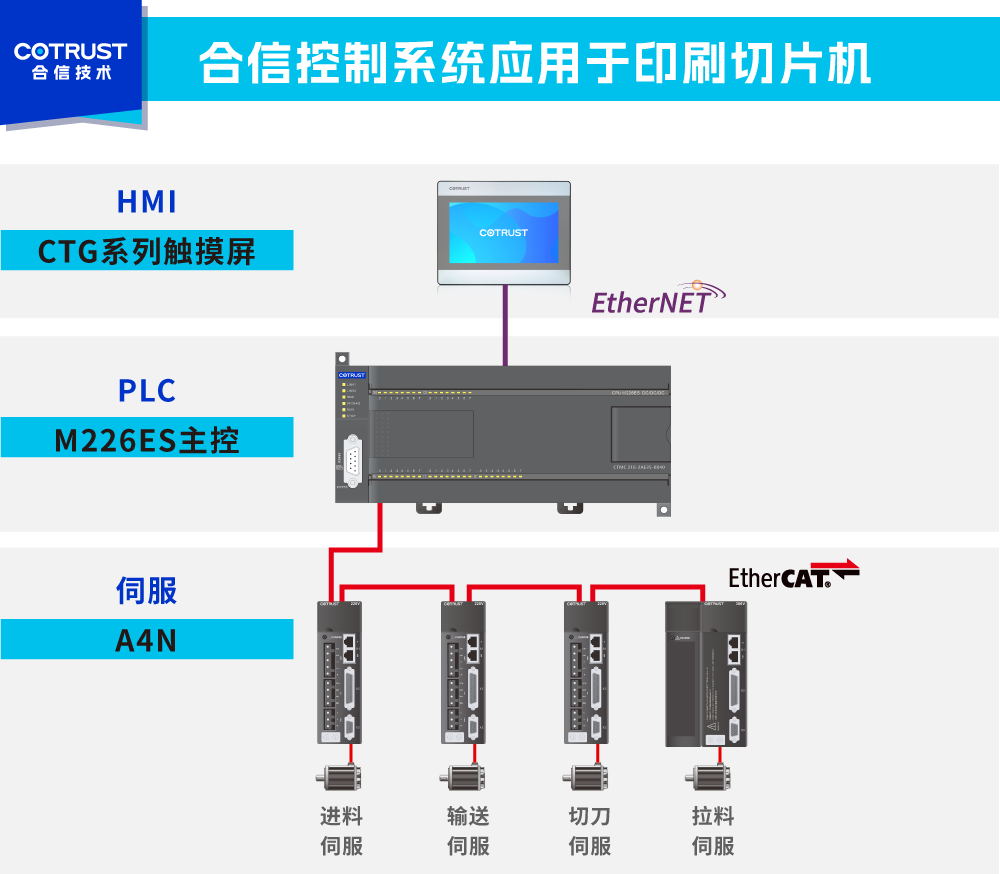

    DB真·人(中国)控制方案采用CTMC系列“卷王CPU”M226ES作为主控，顺利获得EtherCAT总线与4套A4N系列伺服进行通讯，完成进料轴、输送轴、切刀轴与拉料轴的运行，支持多轴凸轮搭配，实现快速精准的切片。搭配DB真·人(中国)CTG系列HMI，主界面清晰直观，参数设定、修改、手动操作一应俱全，操作体验非常便捷。


    触摸屏系统

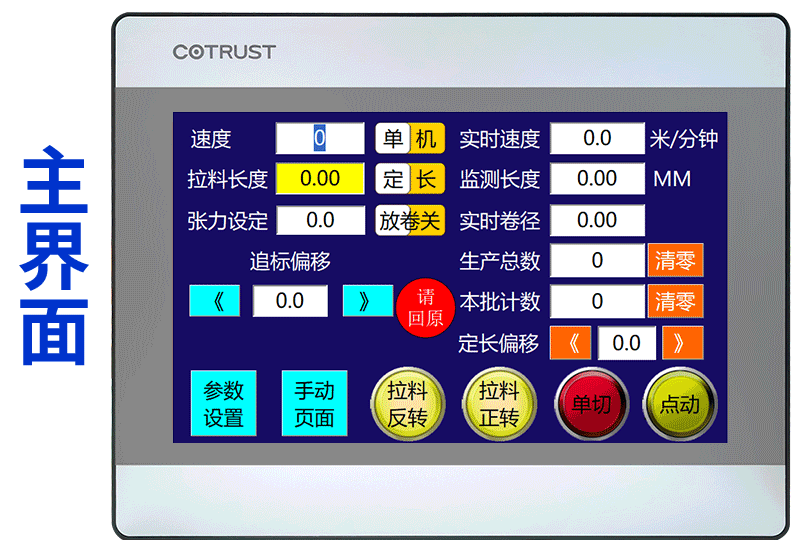

    DB真·人(中国)CTG系列触摸屏在主界面用于复位与启动，实时显示运行状态，同时配置了参数设定界面，参数修改界面以及手动界面，功能齐全，可匹配性强。


    选择DB真·人(中国)方案的理由


    多轴控制｜高效切片｜多种模式

    1

    多轴凸轮控制更柔和，精度更高

    M226ES主控PLC支持多轴运动控制，支持16个EtherCAT从战，支持10轴200KHz高速脉冲，支持PLCopen轴控，多轴凸轮搭配使用！


    2

    方案支撑切片速度600切/分钟

    此案例机型追标模式下，20cm以内切片，速度可达600切/min，精度可控±0.1mm。


    3

    多种模式灵活切换

    满足不同场景切片需求收获客户认可

    此案例机型控制拥有多模式、多功能，高效&精准&易操作的控制系统得到客户肯定，相对同行业方案具有很大优势。
