    CPU124，24点，晶体管输出（114-1AD20-0X24）

    本机集成2个通讯口，其中1个PPI，1个自由通信口(FPORT)，内部集成MODBUS协议，14DI/10DO共24个数字量I/O，程序空间12KB， 数据空间8KB，3路（晶体管输出型）、50KHz高速计数器。应用特点：高速的执行效率以及相应的I/O模块，能满足高性能的小型控制系统的应用。

    订货号：CTS7 114-1AD20-0X24

    规　格：24VDC电源，14DI×24VDC，10DO×24VDC，双通信口

    联系我们资料下载

    概览


    技术参数

    相关配件：

      1. 编程电缆：CTS7 191-USB30

     2. 编程卡：CTS7 291-PC001

     3. 普通2030纽扣电池(需要外购)

     4. CP6451网关模块：CTSE 645-1AA10/CTSE 645-1AB10

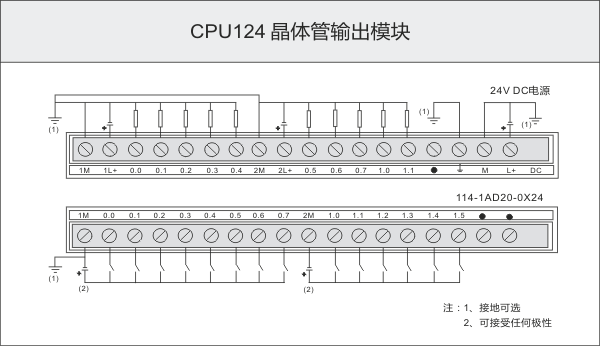

    典型应用

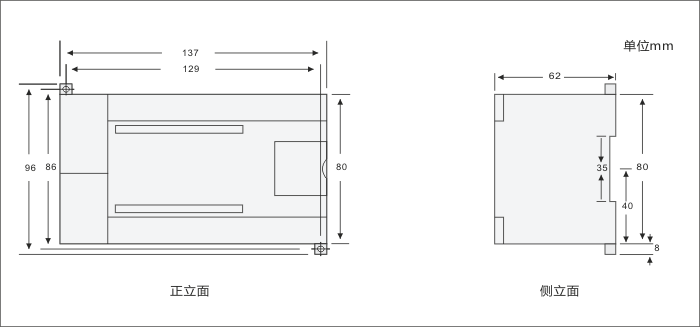

    安装规格


    端口定义：

    连接器

    插针号

    PORT0(RS485)

    1

    机壳接地

    2

    逻辑地

    3

    RS-485信号B

    4

    RTS(TTL)

    5

    逻辑地

    6

    +5V，100Ω串联电阻器

    7

    +24V

    8

    RS-485信号A

    9

    /

    连接器外壳

    机壳接地








    样本/手册/软件
