- 概览
-
订货数据
规格参数 订货号
TrustPLC CTSC-200 EM232模拟量输出模块，2路电流电压输出，12BIT, 光耦隔离 CTS7 232-0HB32 TrustPLC CTSC-200 EM232模拟量输出模块，4路电流电压输出，12BIT, 光耦隔离 CTS7 232-0HF32
- 技术参数
-
性能参数
特性
EM232: 2 AQ × 12位
EM232: 4 AQ × 12位
订货号
CTS7 232-0HB32
CTS7 232-0HF32 物理特性
尺寸(宽×高×深)
46×80×62mm
71×80×62mm 功耗
2W
2W 电源损耗 +5V DC消耗电流
24 mA
31 mA L+ 61 mA 112 mA L+线圈电压范围 20.4～28.8V DC LED灯指示 24V 电源状态，亮表示电源正常，灭表示电源故障 模拟量输出特性 输出点数 2 4 隔离（模拟到数字） 光耦隔离：500VAC，1分钟
输出范围 电压输出
电流输出
±10V
0～20mA
输出分辨率 电压输出
电流输出
12BIT
11BIT
数据字格式 电压输出
电流输出
-32000～+32000
0～32000
测量误差
典型值: 满量程的±0.5%，最坏情况：满量程的±2%
稳定时间 电压输出
电流输出
100μs
2ms最大驱动@24V用户电源 电压输出
电流输出
最小5000Ω

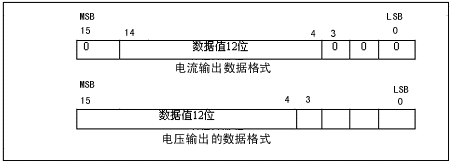

最大500Ω输出数据格式
注意：数模转换器（DAC）的12位读数，其输出数据格式是左端对齐的，最高有效位是符号位(0表示是正数)，数据在装载到DAC寄存器之前，4个陆续在的0是被裁断的，这些位不影响输出信号值。

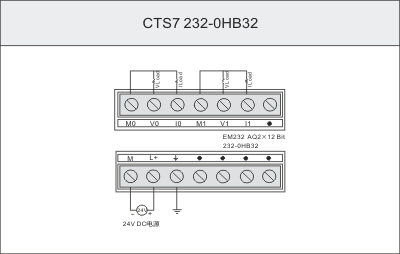

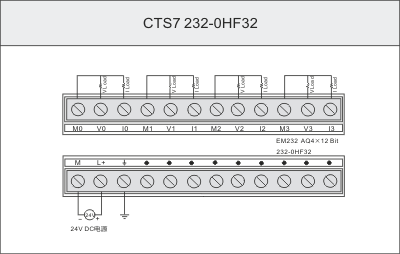

- 典型应用
- 安装规格
-
